Product Description:

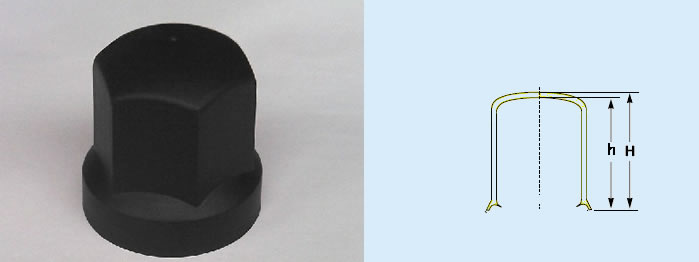

Width across Flats | Dimensions of Cap | Thread Description | ||||
h | H | DIN 13 | DIN 11 | |||
Flats | 15.9 | 17.2 | M 6 | UNC | ||
SW 10 | 33.6 | 34.7 | M 6 | |||
SW 13 | 18 | 19.1 | M 8 | .1/4 " | ||
SW 13 | 27 | 28.6 | M 8 | .1/4 " | ||
SW 16/17 | 29 | 31 | M 10 | M 10x1 | .3/8 " | |
SW 16/17 | 45 | 46 | M 10 | M 10x1 | .3/8 " | |
SW 18/19 | 29 | 31 | M 12 | M 12x1.5 | .7/16 " | |
SW 18/19 | 50 | 52 | M 12 | M 12x1.5 | .7/16 " | |
SW 24 | 33.5 | 36 | M 16 | M 16x1.5 | .9/16 " | |
SW 24 | 49.2 | 52 | M 16 | M 16x1.5 | .9/16 " | |
SW 30 | 33.5 | 36 | M 20 | M 20x2 | M 20x1.5 | |
SW 30 | 116 | 119 | M 20 | M 20x2 | M 20x1.5 | |
SW 36 | 41.8 | 45 | M 24 | M 24x2 | M 24x1.5 | .7/8 " |
SW 36 | 71.1 | 75 | M 24 | M 24x2 | M 24x1.5 | .7/8 " |
SW 41 | 50.1 | 54 | M 27 | M 27x2 | M 27x1.5 | 1. " |
SW 41 | 73.8 | 78 | M 27 | M 27x2 | M 27x1.5 | 1. " |
SW 46 | 50.7 | 53 | M 30 | M30x2 | M 30X1.5 | 1.1/8 " |
SW 46 | 145.5 | 150 | M 30 | M30x2 | M 30X1.5 | 1.1/8 " |
SW 50 | 53.3 | 58 | M 33 | M 33x2 | M 33x1.5 | 1.1/4 " |
SW 50 | 79.2 | 87 | M 33 | M 33x2 | M 33x1.5 | 1.1/4 " |
SW 55 | 56.8 | 60 | M 36 | M 36x3 | M 36x1.5 | 1.3/8 " |
SW 55 | 161.4 | 165 | M 36 | M 36x3 | M 36x1.5 | 1.3/8 " |
SW 60 | 57.1 | 61 | M 39 | M 39x3 | M 39x1.5 | 1.1/2 " |
SW 60 | 109.4 | 113 | M 39 | M 39x3 | M 39x1.5 | 1.1/2 " |
SW 65 | 57.2 | 64 | M 42 | M 42x3 | M 42x1.5 | 1.5/8 " |
SW 65 | 123 | 126 | M 42 | M 42x3 | M 42x1.5 | 1.5/8 " |
SW 70 | 62 | 65 | M 45 | 1.3/4 " | ||
SW 70 | 113.5 | 118 | M 45 | 1.3/4 " | ||
SW 75 | 63 | 70 | M 48 | 1.7/8 " | ||
SW 75 | 92.8 | 97 | M 48 | 1.7/8 " | ||
SW 80 | 71 | 77 | M 52 | 2.” | ||
SW 80 | 130 | 133 | M 52 | 2.” | ||
SW 85 | 71.3 | 75 | M 56 | |||
SW 85 | 133.6 | 138 | M 56 | |||
SW 90 | 84 | 88 | M 60 | 2.1/4” | ||
SW 90 | 140 | 145 | M 60 | 2.1/4” | ||
SW 95 | 85.4 | 90 | M 64 | |||
SW 95 | 143 | 148 | M 64 | |||
SW 100 | 89.8 | 94 | M 68 | |||
SW 100 | 150 | 156 | M 68 | |||
SW 105 | 92.7 | 98 | M 72 | |||
SW 105 | 149.1 | 154 | M 72 | |||
SW 107 | 95 | 102.5 | M 76 | 2.3/4” | ||
SW 115 | 97 | 106 | M 80 | |||
SW 115 | 180.2 | 187 | M 80 | |||
SW 117 | 100 | 108 | M 85 | 3.” | ||
SW 130 | 108.5 | 115 | M 90 | 3.1/4” |
Keywords: Light Nut Corrosion Protections,Bridge Nut Corrosion caps
